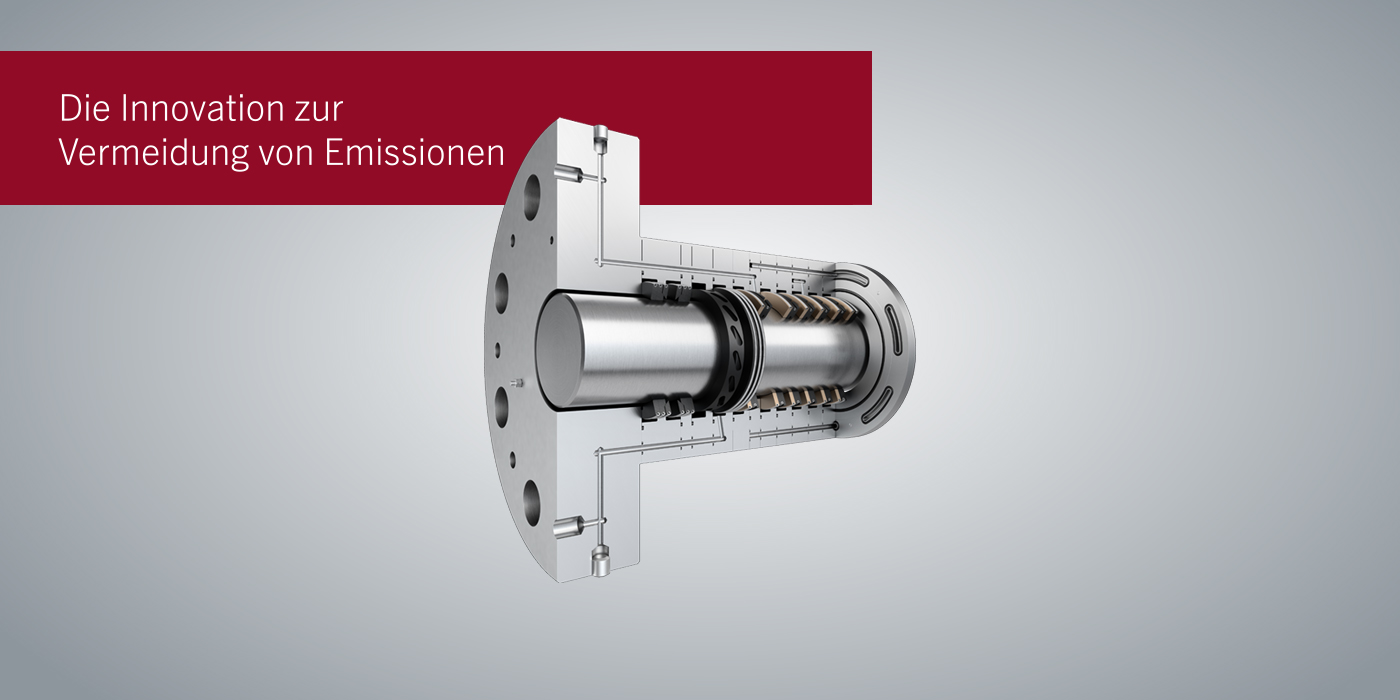

EmissionShield – Statisches Dichtungssystem
Schluss mit Emissionen im Stand-by
Leckagebedingte Emissionen effektiv verhindern
Herkömmliche Kolbenstangendichtungen und Packungsgehäuse sind so ausgelegt, dass sie das Gas im Kompressor während des Betriebs abdichten. Im Stand-by lassen sie das unter Druck stehende Gas allerdings aus dem Kompressor entweichen. Das in den Zylindern, Druckluftkesseln, Wärmetauschern, Rohrleitungen und anderen Zusatzgeräten enthaltene Gas wird jedes Mal abgeblasen oder langsam in die Atmosphäre abgegeben. Häufig wird dieses Gas ohne Abfackeln in die Atmosphäre entlassen. Dies bedeutet einen Verlust an potenziellen Einnahmen und ein ernstes Umweltproblem. Mit EmissionShield werden diese entlüftungsbedingten Emissionen effektiv verhindert.

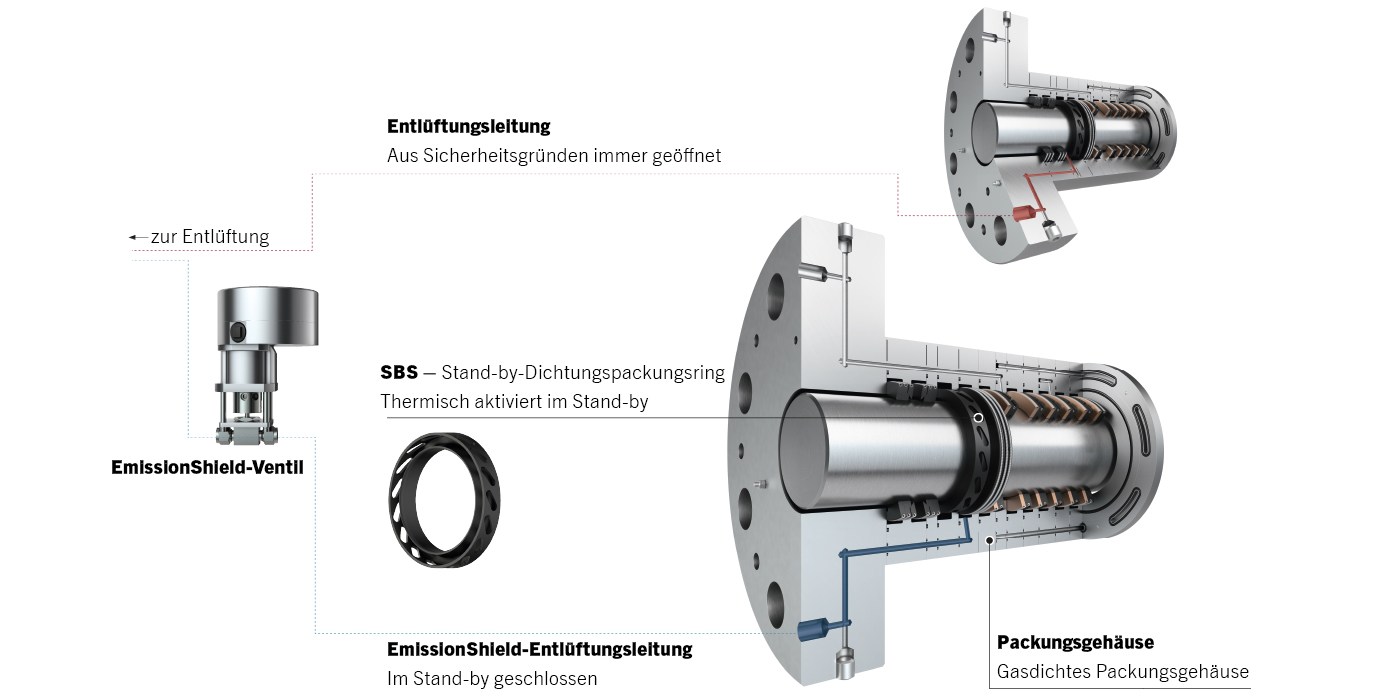

Wie funktioniert EmissionShield?
Die EmissionShield-Packung wird auf die Stange montiert und ist sofort danach gasdicht.
Sobald der Kompressor angestellt ist, erwärmen sich die Kolbenstange und das Packungsgehäuse durch Reibung. Dieser Temperaturanstieg führt dazu, dass der Standby Seal Ring (SBS-Ring) reagiert und sich von der Stange löst.
Wenn der Kompressor läuft, ist das EmissionShield-Ventil offen. Die EmissionShield-Entlüftungsleitung umgeht den SBS-Ring und leitet ausgetretenes Gas sowie Schmieröl und Schmutzpartikel ab. Die herkömmliche Entlüftungsleitung im Packungsgehäuse bleibt immer offen, sodass im Fall einer fehlerhaften Betätigung des Ventils eine sichere Entlüftung des Packungsgehäuses gewährleistet ist.
Wenn der Kompressor stoppt, schließt sich das EmissionShield-Ventil. Innerhalb weniger Minuten beginnt die Kolbenstange abzukühlen, und der SBS-Ring zieht sich zusammen, wodurch eine zuverlässige Abdichtung gegen die Stange entsteht. Zu diesem Zeitpunkt wird das EmissionShield-Packungssystem aktiviert, das entweichende und flüchtige Emissionen verhindert.
Sekunden vor dem Neustart des Kompressors öffnet sich das EmissionShield-Ventil und entlastet den SBS-Ring vom Zylinderdruck, sodass er sich innerhalb weniger Minuten nach dem Neustart deaktivieren kann.
Alle Vorteile auf einen Blick
Gasdichtes Design des Packungsgehäuses
Verhindert Leckagen von Cup zu Cup, sodass die Kompressorzylinder unbegrenzt unter Druck stehen
Einteiliger statischer Dichtungsring
Keine mechanischen Komponenten oder beweglichen Teile im Inneren des Packungsgehäuses oder in Kontakt mit der Stange
Thermisch aktivierter statischer Dichtungsring
Erfordert kein alternatives Aktivierungsmedium (Gas/Hydraulik) oder kostspielige Steuerungen
Motorisiertes EmissionShield-Ventil mit federbelastetem Mechanismus und Rückmeldesignal
Verfügbar für 24 V DC oder 110–240 V AC
Motorisiertes EmissionShield-Ventil mit federbelastetem Mechanismus und Rückmeldesignal
Klasse 1 Div. 2 und ATEX Zone 2 zertifiziert
Motorisiertes EmissionShield-Ventil mit federbelastetem Mechanismus und Rückmeldesignal
Das Rückmeldesignal kann für die Systemüberwachung und -diagnose verwendet werden

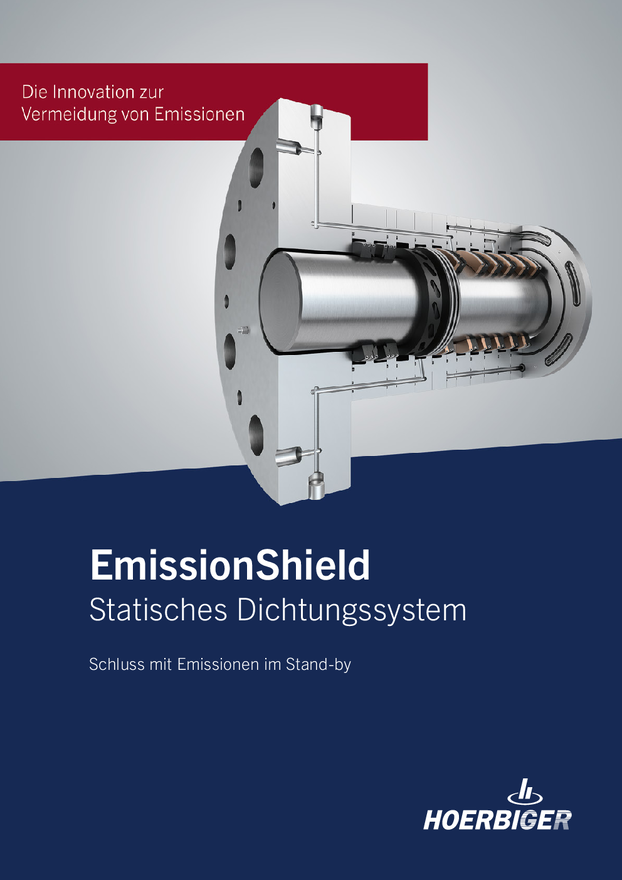

Broschüre A4-Format
