XP, CP, CPs - Profilierte Plattenventile
Für Ihre Prozess- oder Erdgasanwendung
Die besten Ventile in Sachen Effizienz ohne Abstriche bei der Zuverlässigkeit
Herkömmliches Ventildesig hat ausgedient, wenn es darum geht, die Effizienz und Betriebszeit von Kompressoren zu steigern. Echte Steigerungen der Kompressoreffizienz können nur durch innovatives Design erreicht werden. Das Kompressorventil ist das Herzstück des Kompressors und der Leistungsregler für die Gesamteffizienz des Verdichters. Um die Zuverlässigkeit zu optimieren und Energie zu sparen, brauchen Sie ein technologisch fortschrittliches Ventil, das beides kann. Die XP und CP Baureihen mit profilierten Platten von HOERBIGER vereinen alle Eigenschaften, um diese Anforderungen zu erfüllen: PowerPEEK® Platten mit extremer Effizienz und exzellenten Strömungseigenschaften für eine hohe Kompressorverfügbarkeit. Darüber hinaus können Sie den Strom- und Kraftstoffverbrauch drastisch senken und die damit verbundenen CO-Emissionen reduzieren, indem Sie die Lebensdauer erhöhen und gleichzeitig die Energieeffizienz um bis zu 50 % steigern. Aber nicht nur das: Dank des hohen Standardisierungsgrades wird die Anzahl der verschiedenen Ersatzteile im Lager reduziert und die Inventur erleichtert.
Hohe Effizienz und weniger Verluste
PowerPEEK® und das einzigartige Design der profilierten Ventilplatten schaffen ein Ventil mit extremer Effizienz und ausgezeichneten Durchflusseigenschaften. Dies verbessert automatisch die Zuverlässigkeit und Haltbarkeit des Ventils. Die Konstruktion eines feinmaschigeren Ringabschnitts erhöht die wirksame Strömungsfläche und damit die Effizienz des Ventils. Die aerodynamischen "Ringe" erzeugen einen geringeren Druckabfall als Plattenventile, wodurch kleine Mengen an Flüssigkeit und Schmutz passieren können. PowerPEEK® Platten bieten außerdem eine optimierte Verteilung der Verstärkungsfasern und nutzen sich daher im Betrieb weniger ab. Dies führt zu einer Erhöhung der MTBF und MTBM, was zu weniger Verlusten durch ungeplante Wartung führt.
Mit XP Profilplattenventilen sind Sie immer einen Schritt voraus. Effizienz, Energieeinsparungen, Zuverlässigkeit und Lebensdauer sind allesamt Voraussetzungen, um sich auf dem Markt einen Vorsprung zu verschaffen, und unsere XP Ventile sind die ideale Komponente, um diese Verbesserungen für die Kolben- und Prozessgasindustrie zu erreichen.

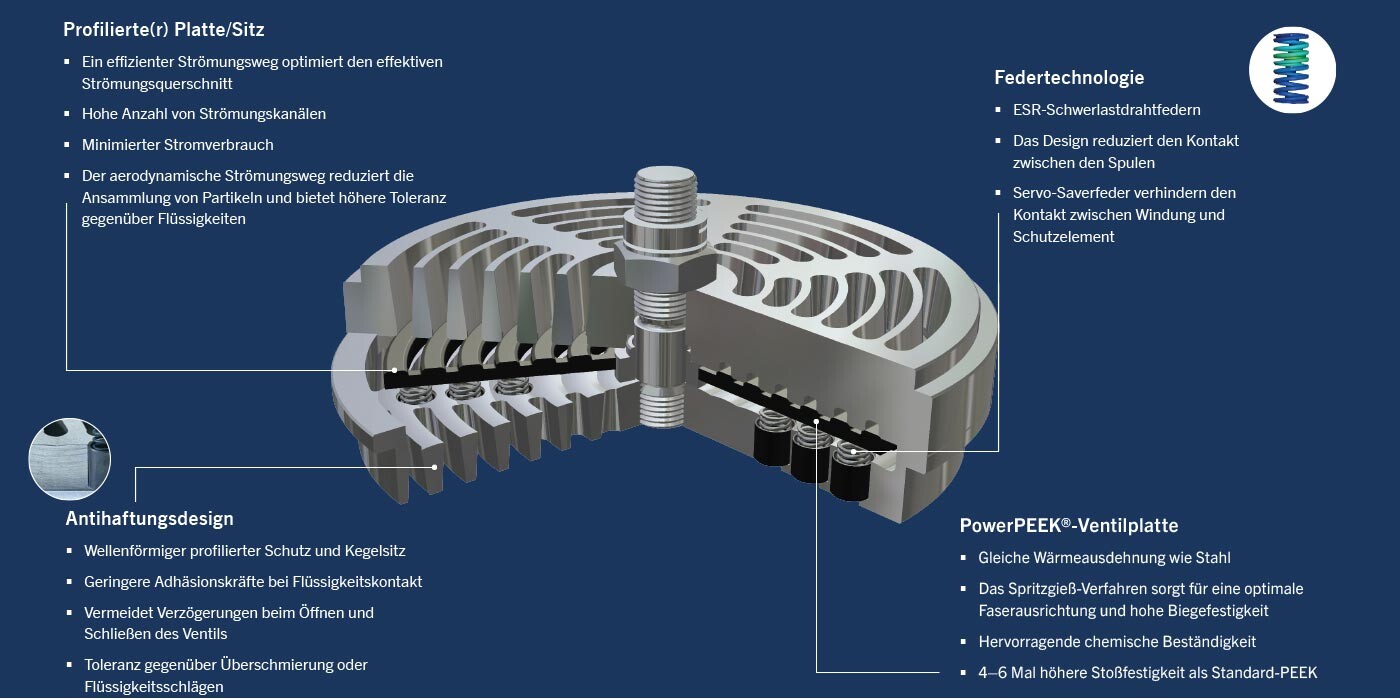

Vorteile auf einen Blick
- Profiliertes Plattendesign und hohe Anzahl von Strömungskanälen
- Federhülsen verhindern den Kontakt zwischen Feder und Fänger
- Spritzgegossenes Hochleistungs-PEEK®
- Industrie-Benchmark bei der Effizienz: 30 - 50 % größerer effektiver Durchflussquerschnitt als bei herkömmlichen Ventilen. Überlegene Effizienz auch bei geringem Hub.
- Tribologische Optimierung
- Optimierte Karbonfaserausrichtung für höchste Stabilität. 4- bis 6-mal höhere Schlagfestigkeit als Standard-PEEK.
- Aerodynamischer Strömungsweg
- Anti-Haft-Design: Wellenförmig profilierter Fänger und konischer Sitz
- Hochleistungsfedern aus ESU-Stahl (Stahl, der im Elektroschlacke-Umschmelzverfahren hergestellt wurde und dadurch eine besondere Reinheit und weitere technologische Eigenschaften aufweist)
- Verringert die Ansammlung von Partikeln und bietet Toleranz gegenüber Flüssigkeiten
- Verringert Adhäsionskräfte durch Flüssigkeiten. Vermeidet Verzögerungen beim Öffnen und Schließen des Ventils. Toleranz gegen Überschmierung oder Flüssigkeitsverschleppung.
- Konzipiert für hohe dynamische Belastungen
- Industrieller Benchmark in Sachen Effizienz
- Hochleistungs-Ventilplatte
- Tribologische Optimierung
- Weniger häufiger Austausch von Verschleißteilen (längere Wartungsintervalle)
- Senkung der Energiekosten für den Hauptantrieb
- Hauptanwendung:
- Prozessgas
- Maximaldruck:
- 300 bar
- Differenzialdruck:
- 200 bar*
- Mindest. Saugtemp.:
- -40°C
- Max. Entladungstemp.:
- 230°C
- Molgewicht:
- 2-50 g/mol
- Drehzahl:
- 1,500 U/Min maximum
- Schmierung:
- geschmiert, ungeschmiert
- Ventilgrößen:
- 86-262 mm
- * Maximal zulässiger Differenzdruck
- abhängig von der Gastemperatur.
Die Profilplatten-Technologie der CP Ventile bieten maximale Effizienz trotz minimalem Hub und hervorragende Schließeigenschaften. Darüber hinaus hat HOERBIGER PowerPEEK® entwickelt, ein innovatives Material, das Robustheit und Langlebigkeit gewährleistet – was zu einer längeren Lebensdauer der Ventile führt und ungeplante Kompressorstillstände vermeidet. Dies sind Eigenschaften, die für Kompressoren in Erdgasanwendungen wichtig sind.
Alle Vorteile auf einen Blick
- Profiliertes Plattendesign und hohe Anzahl von Strömungskanälen
- Federhülsen verhindern den Kontakt zwischen Feder und Fänger
- Spritzgegossenes Hochleistungs-PEEK®
- Industrie-Benchmark bei der Effizienz: 30 - 50 % größerer effektiver Durchflussquerschnitt als bei herkömmlichen Ventilen. Überlegene Effizienz auch bei geringem Hub.
- Tribologische Optimierung
- Optimierte Karbonfaserausrichtung für höchste Stabilität. 4- bis 6-mal höhere Schlagfestigkeit als Standard-PEEK.
Hoher effektiver Strömungsbereich
Geringeres Leistungs-/Durchflussverhältnis, so dass mehr PS für einen höheren Durchfluss zur Verfügung stehen
- Aerodynamischer Strömungsweg
- Anti-Haft-Design: Wellenförmig profilierter Fänger und konischer Sitz
- Hochleistungsfedern aus ESU-Stahl (Stahl, der im Elektroschlacke-Umschmelzverfahren hergestellt wurde und dadurch eine besondere Reinheit und weitere technologische Eigenschaften aufweist)
- Reduziert die Ansammlung von Partikeln und bietet Toleranz gegenüber Flüssigkeiten
- Reduziert Adhäsionskräfte aufgrund von Flüssigkeiten. Vermeidet Verzögerungen beim Öffnen und Schließen des Ventils. Toleranz gegenüber Überschmierung oder Flüssigkeitsverschleppung.
- Ausgelegt für hohe dynamische Belastungen
- Industrieller Benchmark in Sachen Effizienz
- Hochleistungs-Ventilplatte
- Tribologische Optimierung
- Verschleißteile müssen seltener ausgetauscht werden (längere Wartungsintervalle)
- Reduzierung der Energiekosten des Hauptmotors
- Hohe Standardisierung
- Reduzierte Ventilkonfigurationen
Gemeinsamkeit der Teile
- Hauptanwendung:
- Erdgas
- Maximaldruck:
- 300 bar
- Differenzialdruck:
- 200 bar*
- Mindest. Saugtemp.:
- -40°C
- Max. Entladungstemp.:
- 230°C
- Molgewicht:
- 12-80 g/mol
- Drehzahl:
- 1,800 U/Min maximum
- Schmierung:
- geschmiert, ungeschmiert
- Ventilgrößen:
- 88-212 mm
- * Maximal zulässiger Differenzdruck
- abhängig von der Gastemperatur.
Die Technologie der CP-Profilplattenventile bietet trotz minimalem Hub maximale Effizienz und hervorragende Schließeigenschaften. Die CP-Ventile bieten einen bis zu 50 % höheren effektiven Durchflussbereich als herkömmliche Ventile und machen mehr Leistung für einen höheren Durchsatz verfügbar. Die leistungsstarken PowerPEEK® Ventilplatten übertreffen alle anderen PEEK-Ventilplatten in Bezug auf Schlagzähigkeit und Festigkeit.
Aber nicht nur das: Dank des hohen Standardisierungsgrades wird die Anzahl unterschiedlicher Ersatzteile im Lager reduziert und die Lagerhaltung erleichtert.
Die Ventile sind auch die ideale Wahl für die Verdichtung von Biogas / grünem Methan.
Vorteile auf einen Blick
- Profiliertes Plattendesign und hohe Anzahl von Strömungskanälen
- Dämpferplatte
- Spritzgegossenes Hochleistungs-PEEK®
- Industrie-Benchmark bei der Effizienz: 30 - 50 % größerer effektiver Durchflussquerschnitt als bei herkömmlichen Ventilen. Überlegene Effizienz auch bei geringem Hub.
- Reduziert die Belastungen der Federplatten durch Öffnungsschläge Nimmt die Spitzen der Federplatte auf, wenn das Ventil geöffnet ist
- Optimierte Karbonfaserausrichtung für höchste Stabilität. 4- bis 6-mal höhere Schlagfestigkeit als Standard-PEEK.
Hoher effektiver Strömungsbereich
Geringeres Leistungs-/Durchflussverhältnis, so dass mehr PS für einen höheren Durchfluss zur Verfügung stehen
- Aerodynamischer Strömungsweg
- Anti-Haft-Design: Wellenförmig profilierter Fänger und konischer Sitz
- Hochbelastbare Federplatte
- Reduziert die Ansammlung von Partikeln und bietet Toleranz gegenüber Flüssigkeiten
- Ausgelegt für hohe dynamische Belastungen in Hochgeschwindigkeitskompressoren
- Reduziert Adhäsionskräfte aufgrund von Flüssigkeiten. Vermeidet Verzögerungen beim Öffnen und Schließen des Ventils. Toleranz gegenüber Überschmierung oder Flüssigkeitsverschleppung.
- Industrieller Benchmark in Sachen Effizienz
- Hochleistungs-Ventilplatte
- Hochbelastbarer Federteller
- Weniger häufiger Austausch von Verschleißteilen (längere Wartungsintervalle)
- Senkung der Energiekosten für den Hauptantrieb
- Hohe Standardisierung
- Reduzierte Ventilkonfigurationen
Gemeinsamkeit der Teile
- Hauptanwendung:
- Prozessgas
- Maximaldruck:
- 300 bar
- Differenzialdruck:
- 200 bar*
- Mindest. Saugtemp.:
- -40°C
- Max. Entladungstemp.:
- 230°C
- Molgewicht:
- 12-80 g/mol
- Drehzahl:
- 2.800 U/min maximum
- Schmierung:
- geschmiert, ungeschmiert
- Ventilgrößen:
- 38-90 mm
- * Maximal zulässiger Differenzdruck
- abhängig von der Gastemperatur.
